ESP32開発ボードは、IoTプロトタイピングで広く使用されているESP32チップを搭載したマイクロコントローラーモジュールです。この記事では、ESP32の基本定義、製品の特長、技術仕様、ピン配置、そしてよく使われる拡張ボードについて簡単に紹介します。

ESP32 開発ボードとは何ですか?

ESP32 開発ボードは、Wi-Fi、Bluetooth、低電力 Bluetooth (BLE) を統合した高性能の汎用マイクロコントローラ モジュールで、ワイヤレス センサー ネットワーク、音声認識、オーディオ再生、MP3 デコードなどに広く使用されています。このボードは ESP32-D0WDQ6 チップをベースにしており、独立して動作するデュアル コア 32 ビット Xtensa® LX6 プロセッサを搭載しています。

開発ボードは、ESP32-D0WDQ6 チップをコアとして、独立して実行可能なデュアルコア 32 ビット Xtensa® LX6 プロセッサを内蔵しており、最大 600 MIPS の計算性能を備えています。また、メイン周波数は 80 MHz から 240 MHz まで動的に調整できるため、パフォーマンスと消費電力の柔軟なバランスを実現できます。

ストレージには、オンボードの448KB ROM、520KB SRAM、16KB RTC低消費電力メモリ、および4MB SPIフラッシュメモリがプログラムとデータの保存に使用されます。スタンバイモードでは、メインCPUをオフにし、低消費電力コプロセッサのみを有効にしてアナログ信号や外部センサーを継続的に監視できるため、バッテリー寿命を効果的に延長できます。
ESP32アーキテクチャは、GPIO、ADC、DAC、UART、I2C、SPI、I2S、PWMなど、豊富なペリフェラルインターフェースをサポートし、静電容量式タッチセンサー、ホールセンサー、SDカードインターフェース、ISO11898-1準拠のTWAIバス（CANバス）インターフェースも内蔵しています。このボードは柔軟なGPIOピン配置を備えており、様々な外部デバイスを制御し、30ピンまたは38ピン拡張ボードを使用して機能をさらに拡張できます。

製品の特徴

– 正常なシリアル通信を保証するために、オンボードCP2102安定したUSB-TTLチップを搭載
– 自動ダウンロードをサポートしており、ダウンロードモードと実行モードを手動で切り替える必要はありません
– 耐久性と耐酸化性を高めるために金浸漬処理を採用
– Windows（CygwinおよびMSYS32環境を含む）およびLinux開発環境と互換性があります
– 迅速な開発と C++ プログラミングのために Arduino IDE をサポートします。

製品仕様

ESP32 ピン配置リファレンスと拡張ボード

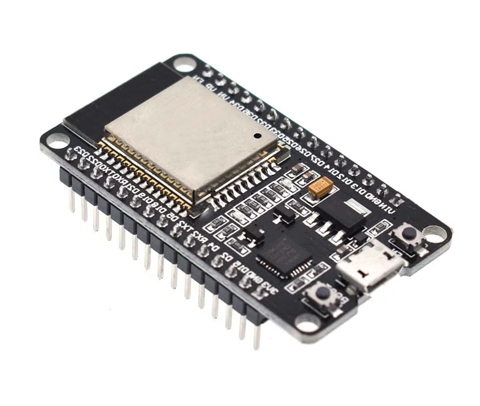

DOIT ESP32開発ボード | ESP-WROOM-32Dモジュール | CP2102 | Micro-USB | はんだ付け済みヘッダー

DOIT ESP32 DEVKIT v1 ピン配置図

ピンの定義

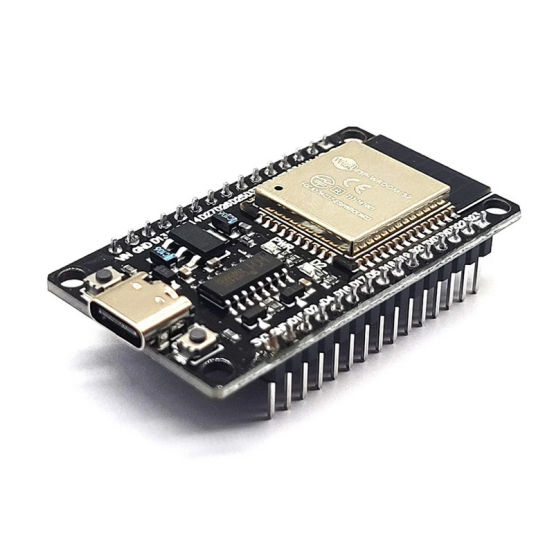

ESP32開発ボード（Type-C搭載） | CH340 USB-シリアル変換 | Espressif Systems

モジュールモデル: ESP32
ホストコントローラー: ESP32-D0WDQ6-V3、デュアルコア32ビットMCU
無線通信: Wi-FiとBluetoothを統合
オンチップメモリ: 520 KB SRAM、448 KB ROM、16 KB RTC SRAM
外部メモリ: オンボード 4 MB フラッシュ
USBシリアルチップ:CH340C 強力な互換性、安定した高速ダウンロード
ピン配列: はんだ付けされたピンの列。ブレッドボードや迅速な開発に適しています。

電源供給方法
3種類の電源供給方法をサポートします。
VINピン入力（推奨5V、最大5.5Vバッテリー入力をサポート）
USB Type-Cインターフェース電源
3.3V外部電源入力

サポートされているソフトウェアプラットフォーム
Arduino IDE
Mixly グラフィカルプログラミング環境
マインド+教育プラットフォーム
Python / MicroPython 開発環境

ESP32 開発ボード CH340-USB-C ピン配置

ピンの説明図（図中の重要な注意事項）
リセット (EN): ESP32 モジュールを再起動するために使用されるリセット ボタン。
BOOT (IO0): ダウンロード ボタン。ファームウェア ダウンロード モードに入るために使用されます。
Type-C コネクタ: USB 接続に使用され、ESP32 モジュールと PC 間の電源入力またはシリアル通信インターフェイスとして使用できます。

「ファームウェアダウンロード」モードに入るための操作手順は次のとおりです。
BOOT キーを押したまま (放さないでください)、Reset キーを短く押し、BOOT キーを放すと、ESP32 は UART ダウンロード モードに入り、シリアル ツールを使用してファームウェアをダウンロードできるようになります。

ESP32 38ピン拡張ボード

製品パラメータ
この拡張ボードは、幅広い ESP32 アプリケーションに対して安全かつ信頼性があります。
ボード上に合計 38 個のピンがあり、従来の 30 ピン ESP32 モジュールよりも強力な拡張機能を備えています。
細長いデザインで、さまざまなボードレイアウトと互換性があり、Lua 開発環境をサポートしているため、迅速な開発が容易になります。

特徴
– GPIO 1 in 2 拡張: ESP32 開発ボードの各 GPIO ピンを 2 つに拡張します。これにより、ピン リソースを簡単に再利用でき、スマート ホームやその他のマルチピン アプリケーションに最適で、ブレッドボードの優れた代替品となります。
接続タイプ: ピン列とネジ端子をサポートしており、実際のニーズに応じて柔軟に選択できます。
– 二層 PCB 設計: 各ピンはボードの両面に接続されており、信号の安定性を高め、接触不良や伝送干渉を回避します。
– プラグアンドプレイバージョン: ボードは完全にはんだ付けされており、ユーザーがコンポーネントをはんだ付けする必要がなく、箱から出してすぐに使用できるため、開発効率が向上します。

互換性に関する注意
ピン穴の狭い ESP32 開発ボードおよび取り付け穴のないバージョンにのみ対応しており、他のバージョン (例: ワイドボディ、取り付け穴のある開発ボードなど) には適用されません。

ESP32 30ピン拡張ボード（ブラック）

特徴
この拡張ボードは、片側に 15 ピン (合計 30 ピン) を備えた ESP32 開発ボード用に設計されており、すべての IO インターフェイスを完全にピン配置できます。
各 IO ピンには独立した正と負の電源ピンが装備されており、さまざまなセンサーやモジュールを直接接続しやすく、高速で簡単な配線操作を実現します。
このボードは、DC 丸穴電源ソケット、microUSB インターフェイス、Type-C インターフェイスの 3 種類の電源をサポートしており、開発プロセス中の電源アクセスの柔軟性が向上します。

ESP32 38ピンユニバーサル拡張ボード（紫）

インターフェースの説明
①電源インジケータ（PWR）：車載電源の状態を表示します。
②USB電源インターフェース（5V）：USB経由でシステムに電源を供給
③DC電源インターフェース（6.5-16V）：広範囲電圧DC電源に対応
④I2C拡張インターフェース（2セット）：I2Cデバイスの接続を容易にします
⑤IO拡張インターフェース（GVS）：ESP32のすべてのピンを引き出し、G（GND）、V（VCC）、S（信号）の3つのインターフェースを備え、センサーモジュールに適しています。
⑥開発ボード固定穴：ESP32開発ボードを取り付けるための穴
⑦ 5V / 3.3V電圧出力インターフェース：周辺機器に安定した電源を供給します。
8 電圧選択ジャンパーインターフェース：ジャンパーを介して電源電圧を5Vまたは3.3Vに選択します。
特徴
安全で信頼性が高く、さまざまな ESP32 プロジェクト開発シナリオに適用可能
片面2列メス設計、ほとんどの38ピンESP32開発ボードと互換性あり
高品質のPCB材料、信号安定性と耐久性
Type-C、Micro USB、DC電源ホルダーの3つの電源モードを提供
オンボード電源拡張ポートを介して開発ボードの電源供給とファームウェアの書き込みもサポートします。
高い適応性 適応性が高く、DIY、教育、IoT、その他のプロジェクトですべてのピンを簡単に再利用できます。

結論

センサーネットワークの構築、自動化実験の実施、IoTデバイスのプロトタイプ作成など、ESP32開発ボードは必要な柔軟性と拡張性を提供します。互換性のある拡張ボードを探して、今すぐ次のプロジェクトを始めましょう。
